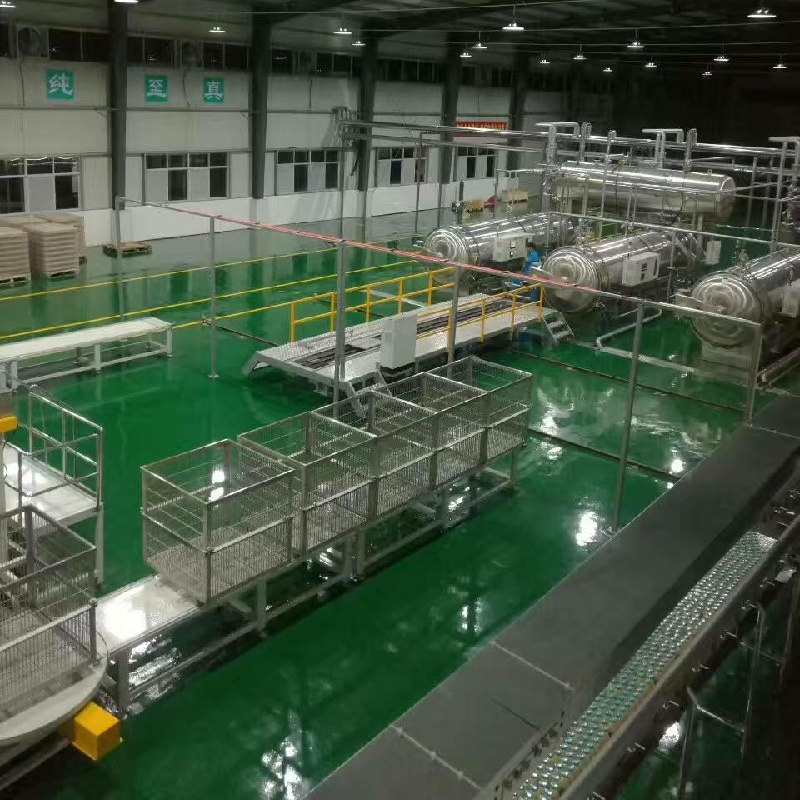

比如以下是個700罐的飲料流水線用殺菌鍋參數
|
產品名稱 |
XX飲料 |
|
產品質量/容積（g/ml） |
310 |
|
產品的比熱容 |
4.2×103焦耳/攝氏度 |
|
容器罐型 |
直徑66㎜，筒高116㎜ 類似王老吉罐 |
|
容器材質 |
馬口鐵罐 或者兩片罐 |
|
最大產能（灌裝機產能） |
700罐/分鐘 (每小時42000罐) |
|
推薦的殺菌鍋型號 |
SLJ16-7.B.4 淋水式，4臺 |
|
鍋直徑，筒長，容積，可放殺菌籠數量 |
1600㎜×7350㎜，V=15.6m3，7車 |
|
殺菌籠的外徑尺寸 |
1050×1050×1050 |
|
殺菌籠每層可以放產品數量 |
247罐/層。 |
|
每個殺菌籠可以擺放的層數，墊板8㎜ |
1020÷（116+8）=8層 |
|
每個殺菌籠可以擺放產品數量 |
247罐/層×8層=1976罐/車 |
|
每鍋可以裝填產品的數量 |
1976罐×7車=13832罐/鍋 |
|
單個工作循環用時 |
進鍋2′＋升溫10′＋保溫25′＋降溫20′＋出鍋2′=59′ |
|
灌裝單鍋用時 |
13832罐÷700罐/分鐘=20分鐘 |
|
推薦4臺殺菌鍋原因 |
灌裝完第4鍋產品用時20×4=80分鐘＞單個工作循環用時59分鐘。 |
|
序號 |
名 稱 |
規 格 |
單位 |
數量 |
單價 |
價格 |
|
1. |
全自動淋水式殺菌鍋 |
SLJ16-7.B.4 |
臺 |
4 |
475000.00 |
1900000.00 |
|
2. |
殺菌筐(不銹鋼) |
1050×1050×1050 |
個 |
35 |
4400.00 |
154000.00 |
|
3. |
耐高溫塑料墊板 |
與殺菌籠配套8㎜ |
個 |
350 |
330.00 |
115500.00 |
|
4. |
降溫泵 |
與殺菌鍋配套 |
臺 |
4 |
8000.00 |
32000.00 |
|
5. |
運 費 |
到 工廠 |
趟 |
1 |
26500.00 |
26500.00 |
|
6. |
合 計 |
人民幣：貳佰貳拾貳萬捌千元整 |
2228000.00 |
|||
以上4臺殺菌鍋配備了5套殺菌筐及耐高溫墊板，便于周轉。
|
項目 |
內 容 |
|
內徑/筒長/總?cè)莘e |
1600mm/7350mm/15.6m3 |
|
最高工作壓力 |
0.3 Mpa |
|
最高工作溫度 |
147℃ |
|
裝機總功率 |
約34KW |
|
電源電壓 |
380V |
|
鍋體材質 |
SUS30408 |
|
鍋體壁厚 |
8mm |
|
外形尺寸 |
約9550mm×2500mm×2700mm |
|
重量（空鍋） |
約3500kg |
|
殺菌籠尺寸 |
1050×1050×1050mm |
第四部分 使用條件（附屬設備用戶自備，四臺共用）
|
內 容 |
型 號 |
|
電力 |
約容量138KW/電壓380V/頻率50HZ |
|
水質 |
軟化水硬度≦0.003mmoll/L |
|
空氣壓縮機 |
吐氣量5.0m3/分鐘，最高壓力1.0Mpa |
|
壓縮空氣儲罐 |
容積16.0m3，最高壓力1.0 Mpa |
|
冷卻水儲罐 |
60m3 |
|
冷卻塔 |
300T/H |
|
冷卻塔循環泵 |
流量300m3/h，揚程根據用戶現場實際高度待定 |
|
軟化水設備 |
2000L/H |
|
鍋爐型號/鍋爐最高壓力 |
大于5.0T/0.7Mpa |
|
降溫泵 |
流量85m3，揚程20m |
|
電纜 |
3×35＋1 |
第五部分 能源消耗（按照殺菌溫度121度，保持時間30分鐘，降溫20分鐘的情況）
|
項目 |
內 容 |
|
電力 |
約17kw·h/次 |
|
蒸汽 |
約620kg/次 |
|
殺菌用軟水 |
1600L（可以循環利用） |
|
降溫用軟水 |
32000L（可以循環利用） |
